Multiplexores en electrónica digital: explicación fácil, ejemplos y simulación paso a paso

📘 INTRODUCCIÓN:

En electrónica digital, los multiplexores (o MUX) permiten seleccionar una sola señal entre varias posibles, utilizando un selector. Son fundamentales en sistemas de comunicación, microprocesadores y memoria.

🔍 ¿QUÉ ES UN MULTIPLEXOR?

Un multiplexor es un circuito lógico que selecciona una de varias entradas de datos y la dirige a una única salida, según el valor de las líneas de selección.

⚙️ ESTRUCTURA BÁSICA:

El multiplexor más común es el MUX 4:1, con:

  • 4 entradas de datos: D0, D1, D2, D3

  • 2 líneas de selección: S0, S1

  • 1 salida: Y

  • 1 entrada de habilitación (opcional): EN

🧠 TABLA DE VERDAD DE UN MUX 4:1

S1 S0 Salida Y
0 0 D0
0 1 D1
1 0 D2
1 1 D3

🔧 EJEMPLO PRÁCTICO:

Supongamos que D0 = 0, D1 = 1, D2 = 0, D3 = 1
Si S1 = 0 y S0 = 1, la salida será D1, es decir, 1.

Simulacion:

Estado inicial: Q=0, Q’=1

Entradas: S=0, R=0 -> Salidas: Q=0, Q’=1 (Mantener estado)

Entradas: S=1, R=0 -> Salidas: Q=0, Q’=0 (Set)

Entradas: S=0, R=0 -> Salidas: Q=1, Q’=1 (Mantener estado)

Entradas: S=0, R=1 -> Salidas: Q=0, Q’=0 (Reset)

Entradas: S=0, R=0 -> Salidas: Q=1, Q’=1 (Mantener estado)

Entradas: S=1, R=1 -> Salidas: Q=Estado no válido (S=1, R=1), Q’=Estado no válido (S=1, R=1) (¡Estado prohibido!)

Decodificadores digitales: cómo funcionan y dónde se aplican.

Qué es un decodificador digital y cómo funciona paso a paso

Introducción

En el mundo de la electrónica digital, los decodificadores son dispositivos fundamentales para traducir señales binarias en salidas comprensibles para otros sistemas. Son muy usados en microcontroladores, sistemas de memoria y control de dispositivos.

En esta entrada aprenderás qué es un decodificador, cómo funciona y verás un ejemplo sencillo.

¿Qué es un decodificador digital?

Un decodificador digital es un circuito combinacional que convierte una entrada binaria de n bits en una salida única de 2ⁿ líneas. Es decir, por cada combinación posible de entrada, solo una salida será activada.

🔧 Ejemplo común: Un decodificador de 3 a 8 líneas
→ 3 bits de entrada generan 8 salidas posibles, pero solo una estará activa al mismo tiempo.

🔹 ¿Cómo funciona?



    1. El decodificador «traduce» esa entrada y activa una sola salida correspondiente.

    1. Se le proporciona una combinación binaria de entrada.

    1. Todas las demás salidas permanecen en estado bajo o desactivadas.

📌 Tabla de verdad de un decodificador 3 a 8:

Entradas Salida activa
000 Y0
001 Y1
010 Y2
011 Y3
100 Y4
101 Y5
110 Y6
111 Y7

🔹 ¿Dónde se utilizan los decodificadores?

Los decodificadores son muy comunes en:



    • Sistemas de memoria RAM y ROM

    • Microprocesadores

    • Sistemas de control automático

    • Pantallas LED de 7 segmentos

    • Multiplexores y buses de datos

🔹 Ejemplo práctico

Supongamos que tienes un decodificador 2 a 4. Si le das como entrada 10, activará la tercera salida (Y2).

Puedes usarlo para encender un LED específico, activar una alarma, o seleccionar un dispositivo en un sistema con varios módulos.

Diferencia entre señales digitales y analógicas: explicación fácil con ejemplos

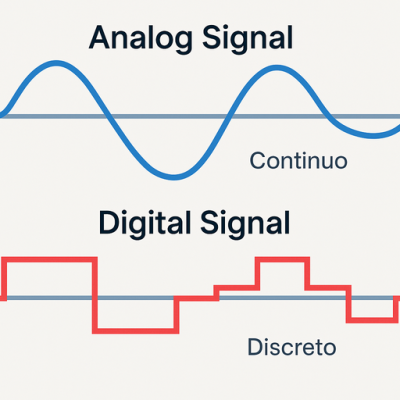

Diferencia grafica de las señales.

¿Qué es una señal en electrónica?

En electrónica, una señal es cualquier variación de voltaje o corriente que transmite información. Según su forma, pueden clasificarse como analógicas o digitales.

⚡ Señal analógica

Una señal analógica varía de forma continua en el tiempo. No tiene valores fijos, sino infinitas posibilidades dentro de un rango.

Ejemplos:

  • La señal de un micrófono.

  • La salida de un sensor de temperatura.

  • El voltaje de una batería que se descarga.

Características:

  • Continuas.

  • Pueden tener ruido.

  • Se representan con ondas suaves (senoidal, triangular, etc).

🔲 Señal digital

Una señal digital tiene solo dos niveles principales: alto y bajo (1 y 0). Es la base del lenguaje binario usado por los circuitos digitales.

Ejemplos:

  • Salida de un microcontrolador.

  • Estado de un interruptor (ON/OFF).

  • Señal generada por un sensor digital (como un botón o un encoder).

Características:

  • Discretas (1 o 0).

  • Más resistentes al ruido.

  • Ideales para procesamiento digital.

señales

🖼️ Tabla comparativa

Característica Señal Analógica Señal Digital
Naturaleza Continua Discreta (por niveles)
Valores posibles Infinitos Solo 2 (generalmente)
Ejemplos Micrófono, termistor Pulsador, microcontrolador
Precisión Alta pero sensible a ruido Muy robusta
Procesamiento Más difícil Más fácil (lógica binaria)

🎓 Conclusión

Entender la diferencia entre señales analógicas y digitales es clave para dominar la electrónica moderna. Mientras la analógica es más natural, la digital es ideal para sistemas computacionales, automatización y control.

“Cómo funciona un Flip-Flop RS: guía fácil con diagrama incluido”



🧠 ¿Qué es un Flip-Flop RS?

El Flip-Flop RS (Reset-Set) es un circuito secuencial básico usado para almacenar un bit de información. Su comportamiento depende de las señales de entrada S (Set) y R (Reset).

🔧 ¿Para qué se usa?

Se utiliza como celda de memoria, y es uno de los bloques fundamentales en la construcción de:

  • Contadores
  • Registros
  • Temporizadores
  • Memorias RAM

🧰 Partes del circuito

Un Flip-Flop RS básico puede construirse con dos puertas NOR o dos puertas NAND conectadas entre sí. Aquí lo explicamos con NOR.

🖼️ Diagrama del Flip-Flop RS con NOR

💡 Puedes insertar una imagen como esta (puedes subirla tú o pedirme una personalizada):

markdownCopyEdit   _______        _______
  |       |      |       |
--| S     |----->|       |--- Q
  |  NOR  |      |  NOR  |
--|       |<-----|     R |--- Q'
  |_______|      |_______|

🧪 Tabla de verdad del Flip-Flop RS con NOR

S R Q (nuevo) Estado
0 0 igual Sin cambio (memoria)
1 0 1 Set (Q = 1)
0 1 0 Reset (Q = 0)
1 1 No válido Estado prohibido

🧬 Explicación fácil

  • Cuando S = 1 y R = 0, el Flip-Flop se activa (Q = 1).
  • Cuando S = 0 y R = 1, el Flip-Flop se reinicia (Q = 0).
  • Si ambos están en 0, mantiene el estado anterior.
  • Si ambos están en 1, el circuito entra en estado no definido.

🛠️ ¿Cómo construirlo?

Puedes usar compuertas NOR físicas (como el CI 74LS02) o simularlo en software como Proteus, Tinkercad o Logisim.

🎓 Conclusión

El Flip-Flop RS es el punto de partida para aprender circuitos de memoria. Entenderlo te abrirá el camino hacia sistemas más complejos como contadores y memorias.

Portada » Blog

¿Qué son las puertas lógicas y cómo funcionan?

🔰 Introducción

Las puertas lógicas son la base de la electrónica digital. Permiten realizar operaciones lógicas con señales binarias (0 y 1). En este tutorial aprenderás qué son, para qué sirven y cómo se representan.

🧩 Tipos de puertas lógicas básicas

Puerta Símbolo Función lógica
AND ⋀ Solo da 1 si ambas entradas son 1
OR ⋁ Da 1 si al menos una entrada es 1
NOT ¬ Invierte la entrada (0→1, 1→0)

También existen puertas combinadas: NAND, NOR, XOR, XNOR

🛠️ Tabla de verdad de ejemplo (puerta AND)

Entrada A Entrada B Salida
0 0 0
0 1 0
1 0 0
1 1 1

🧪 ¿Dónde se usan?

  • Computadoras
  • Calculadoras
  • Alarmas digitales
  • Controladores lógicos programables

📺 Simulador recomendado

Puedes probar puertas lógicas online aquí:
https://logic.ly/demo

✅ Conclusión

Las puertas lógicas son el lenguaje base de toda la tecnología digital. Entenderlas es dar el primer paso para crear circuitos inteligentes.



¿Qué es la Electrónica Digital? Explicado Fácil

La electrónica digital es una rama de la electrónica que trabaja con señales que solo tienen dos estados: encendido (1) y apagado (0). A diferencia de la electrónica analógica, que maneja señales continuas, la electrónica digital utiliza el lenguaje binario, que es el mismo que usan las computadoras.

🧠 ¿Por qué es importante?

La electrónica digital está en todas partes:

  • En tu teléfono
  • En tu computadora
  • En los controles remotos
  • En electrodomésticos inteligentes
  • Incluso en autos modernos

Gracias a la electrónica digital, podemos tener dispositivos que procesan información rápidamente y con precisión.

🔌 ¿Cómo funciona?

Los circuitos digitales están compuestos por componentes como:

  • Puertas lógicas: combinan señales binarias (como AND, OR, NOT)
  • Flip-Flops: almacenan bits de información
  • Contadores y registros: permiten realizar tareas como sumar, contar o comparar

Estos componentes trabajan juntos para realizar tareas específicas. Por ejemplo, un simple temporizador digital para regar plantas funciona gracias a estos principios.

🧰 ¿Qué necesito para empezar a aprender?

  • Una base teórica sencilla (como esta)
  • Practicar con kits como Arduino o simuladores digitales
  • Aprender a leer y dibujar diagramas de circuitos

En esta página encontrarás recursos paso a paso para comenzar desde cero, sin necesidad de ser ingeniero.

🎯 Próximamente…

En los siguientes artículos aprenderás:

  • Qué es una puerta lógica y cómo usarla
  • Cómo construir tu primer circuito digital en casa
  • Cómo simular electrónica en la computadora (sin comprar nada)

👉 ¿Te gustó esta guía? Deja un comentario o visita nuestros tutoriales prácticos para seguir aprendiendo.
